Fra vibrasjoner til tap av presisjon: En rask guide til 7 typer feil i elektro-hydrauliske servo-bøyemaskiner

Feil 1: unormal vibrasjon når glidebryteren beveger seg nedover

Mulige årsaker: Servo ventilforurensning forårsaker ventilkjerneprising, utilstrekkelig guide jernbanesmøring, utilstrekkelig akkumulator nitrogentrykk

Løsning:

Bytt ut hydraulisk olje og ren servoventil (oljeens renslighet må overholde ISO 4406 ≤18/16/13 standarder)

Omfyllingsveiledningsmøremiddel

Kontroller akkumulatortrykk (skal være 70% av systemets arbeidstrykk)

Feil 2: Bøyevinkel repeterbarhetsnøyaktighet overstiger toleransen

Nøkkelinspeksjonspunkter:

Grating Ruler repeterbarhetsposisjoneringsnøyaktighet (trenger ≤ ± 0,01 mm)

Nedre die V-Mouth Filet Radius (må byttes ut hvis den overstiger R0.3mm)

Hydraulisk systemtrykkholdskapasitet (trykkfall <5% på 10 minutter) Kompensasjonstiltak: Aktiver vinkelen sanntidskompensasjonsfunksjon i CNC-systemet

Feil 3: Servo motorisk overbelastningsalarm

Feilsøkingstrinn:

Sjekk den mekaniske overføringsmotstanden (enten guideskinnen/formen sitter fast)

Mål oljepumpens utløpstrykk (normal verdi ≤21MPa)

Kontroller balansen mellom trefasestrømmen til motoren (avvik> 10% krever reparasjon av føreren)

Feil 4: Innrykk eller riper på arbeidsstykkets overflate

Løsning:

Bruk aceton for å rengjøre arbeidsflaten grundig

Reduser behandlingstrykket på kobber/aluminium med 30%

Bytt ut polyuretanbeskyttelsesfilmen hver 8. time

Still ned hastigheten til ≤1mm/s når du behandler presisjonsdeler

Feil 5: Den hydrauliske systemtemperaturen er for høy

Kjølemiltak:

Kontroller kjølevannstrømmen (trenger> 20L/min)

Erstatt høy viskositetsindeks hydraulisk olje (HVLP46)

Optimaliser arbeidsparametere for å redusere hastigheten uten belastning

Feil 6: "Følgende feil overstiger grensen" for CNC -systemet

Løsning:

Juster spenningen til synkront belte (bruk profesjonell spenningsmåler for å sjekke)

Tilbakestill PID -parametere (fokus på å justere proporsjonal forsterkning KP)

Legg til magnetisk ring i koderlinjen (spesielt nær inverter)

Feil 7: Glidebryteren glir ned etter nødstopp

Håndtering av farlig feil:

Hovedventillekkasjetest (ingen vedlikehold av trykk og trykk i 15 minutter, skyv ned> 2mm, trenger å erstatte ventil)

Demonter og inspiser tetningsoverflaten til hydraulisk lås (fokus på å sjekke pilot hydraulisk kontrollkontrollventil)

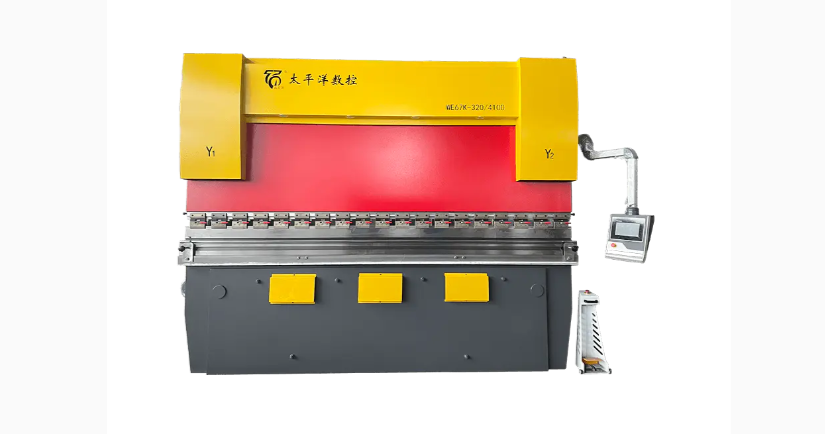

Daglige vedlikeholdspunkter av Elektro-hydraulisk servo CNC hydraulisk metallbøyemaskin

Daglig: Kontroller oljenivå og ren ristelinjal

Ukentlig: Test gjenta posisjonsnøyaktigheten til hver akse

Kvartalsvis: Erstatt filterelement (filtreringsnøyaktighet β ≥ 200)

Årlig: Inspiser forsegling av hydraulisk rørledning omfattende
