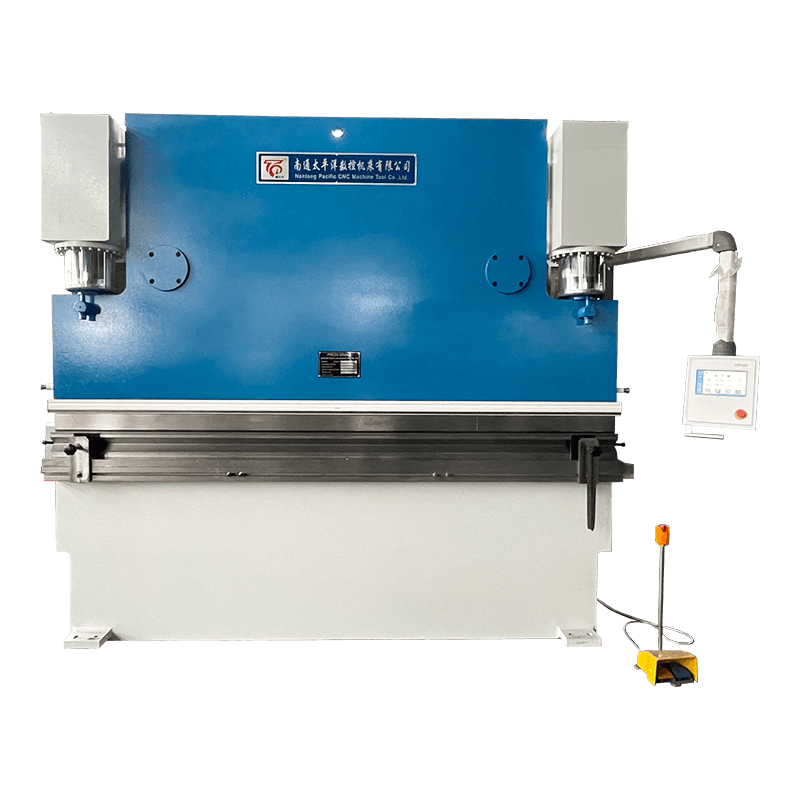

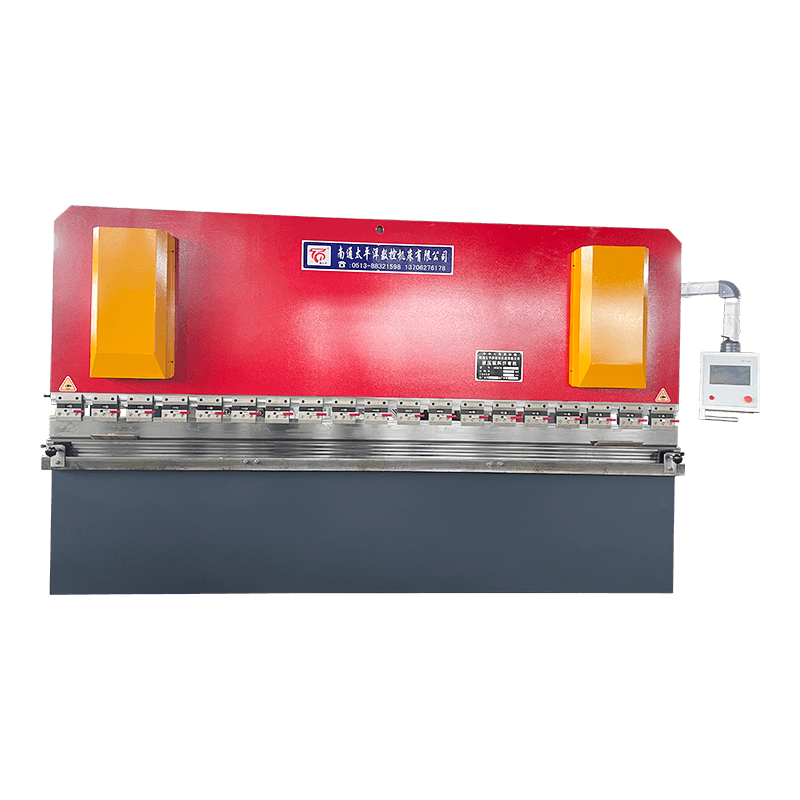

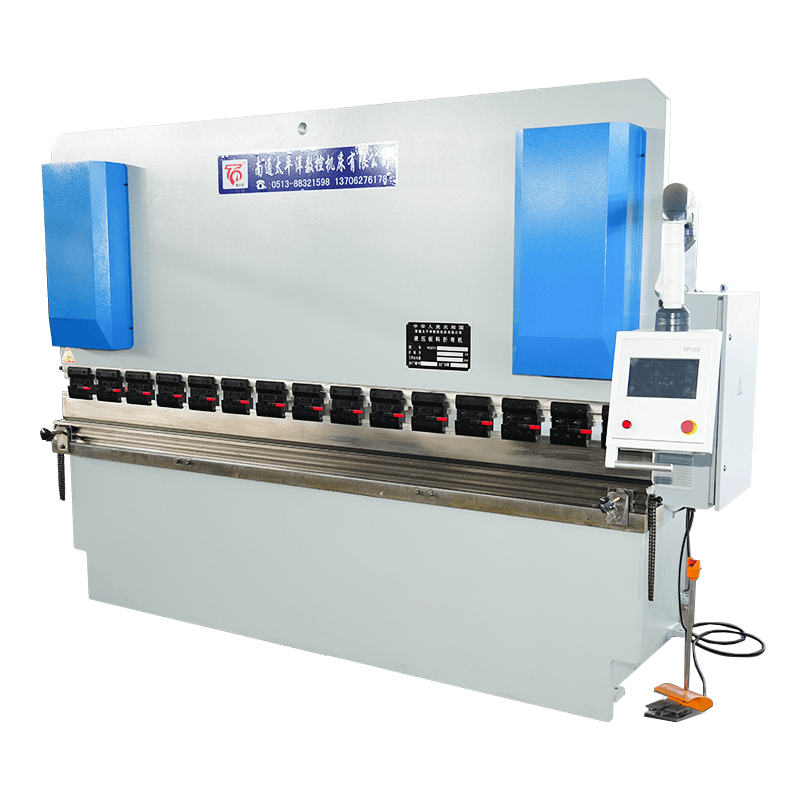

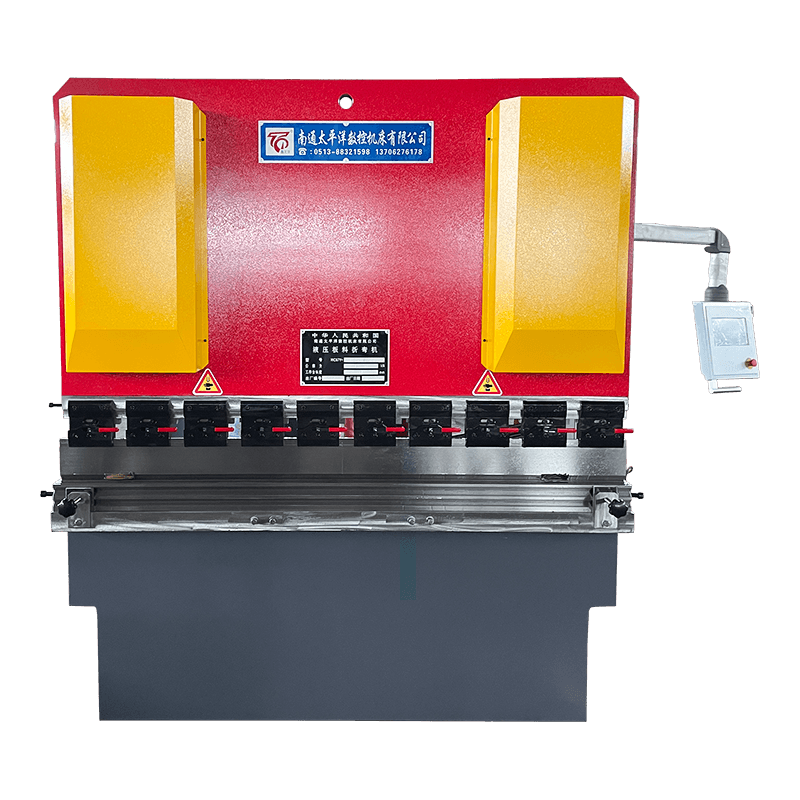

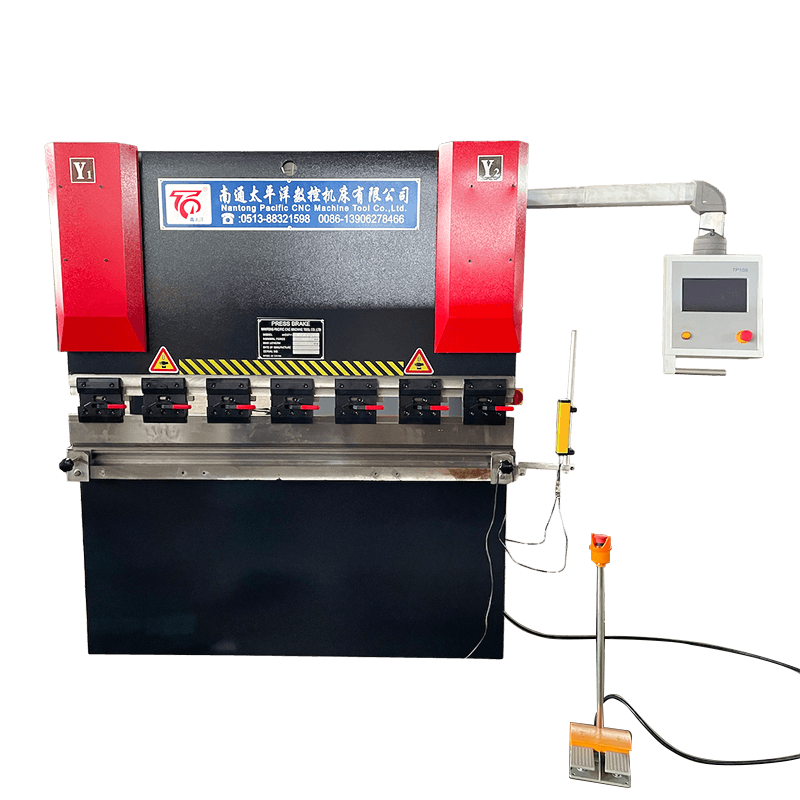

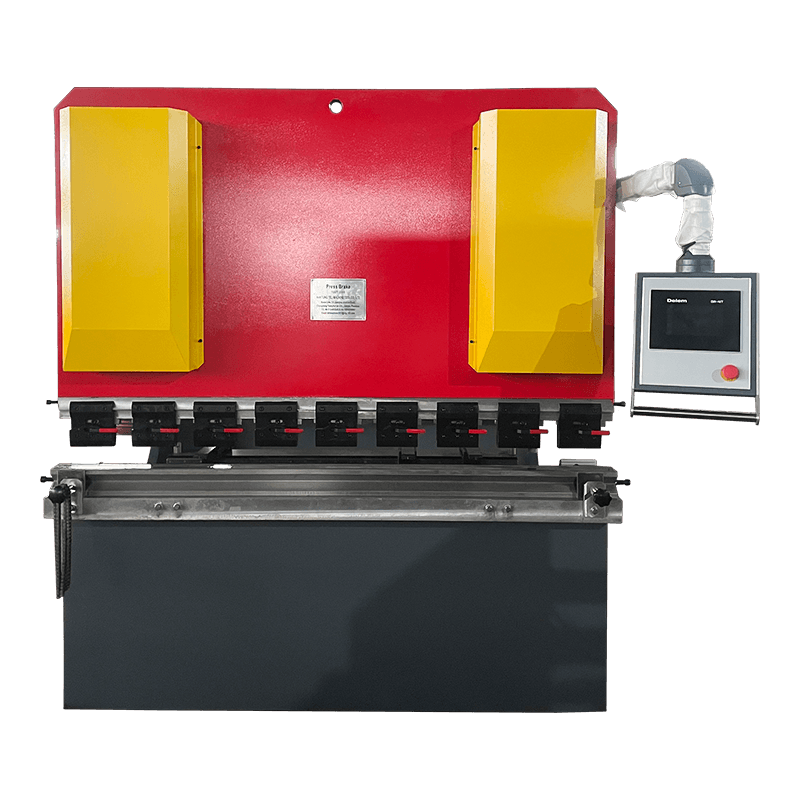

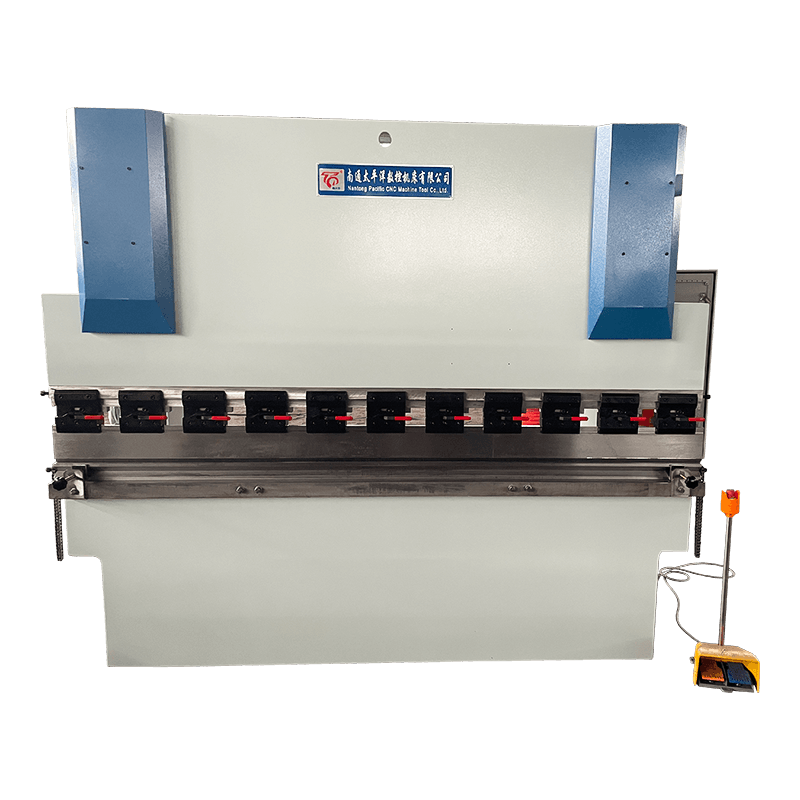

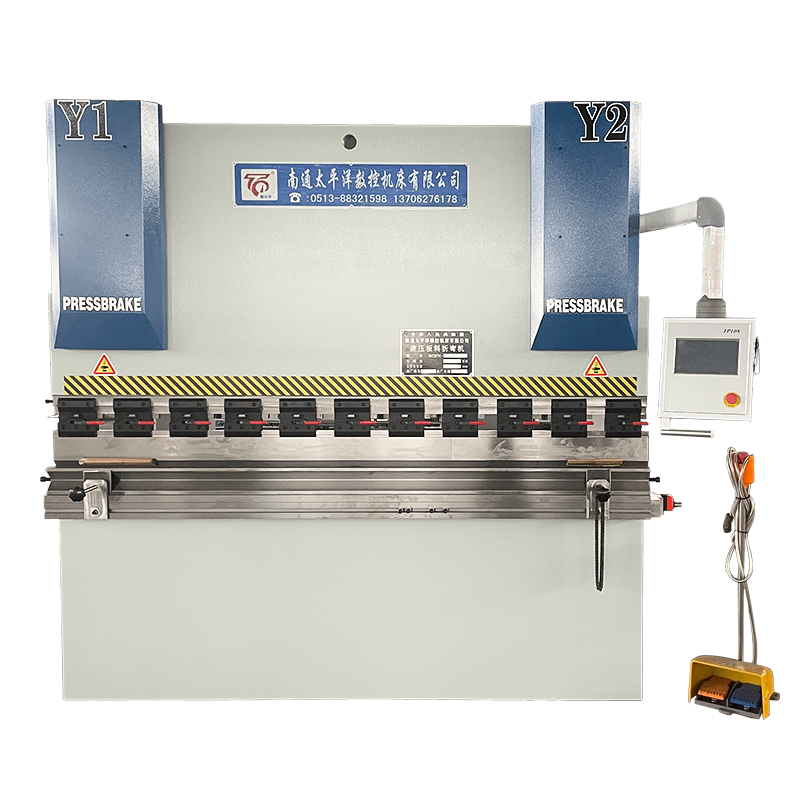

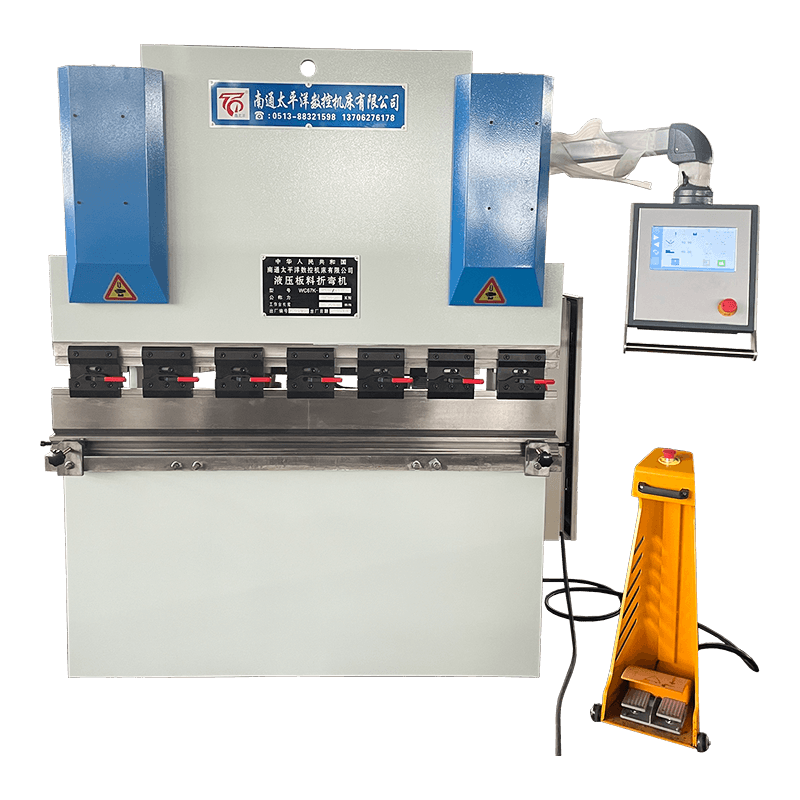

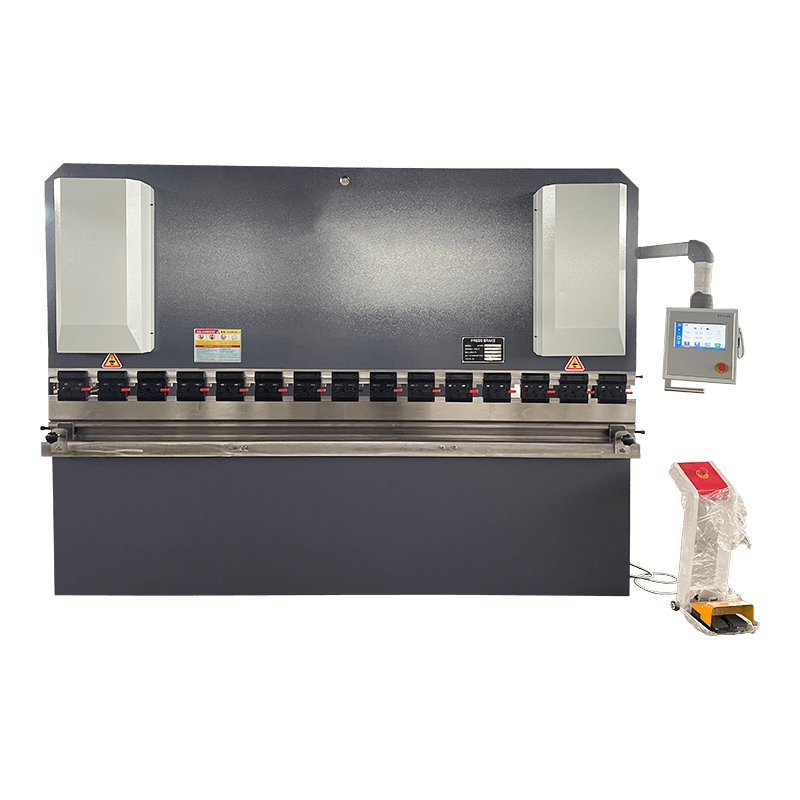

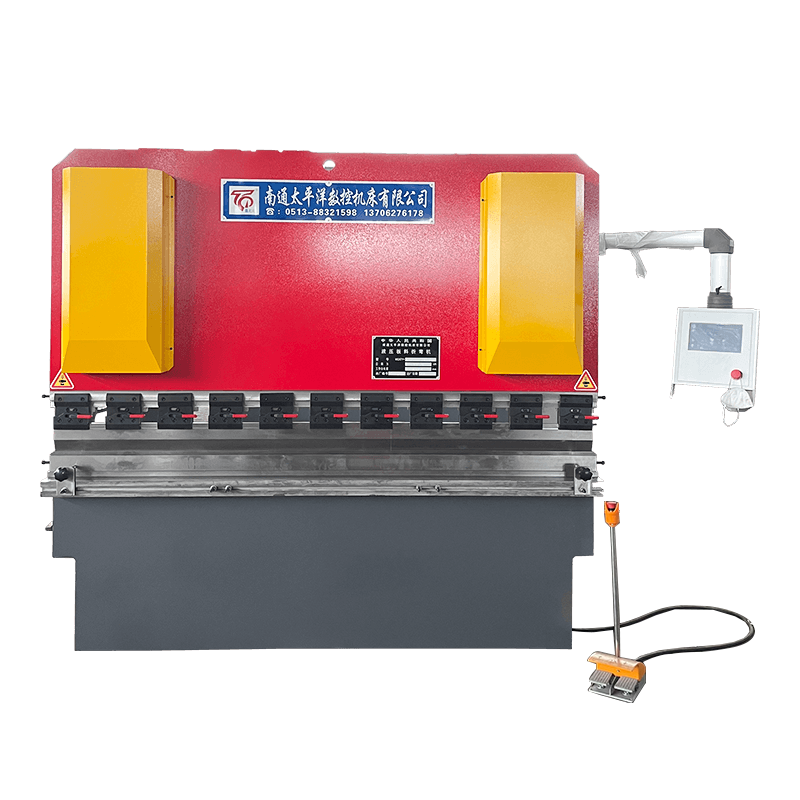

WC67K-serien torsjonsaksesynkron CNC hydraulisk platebøyemaskin

WC67K-serien torsjonsstang CNC hydraulisk kantpress er en mellomklasse, høypresisjons platebøyemaskin, mye brukt i metallproduksjon, elektriske skap, kjøkkenutstyr og stålkonstruksjoner. Den er vanligvis utstyrt med TP10S eller DA41T CNC-systemer (sveitsiske Cybelec CT8 er valgfritt), og tilbyr stabil ytelse, høy nøyaktighet og fleksible programmeringsmuligheter for komplekse bøyeoppgaver.

Nøkkelfunksjoner
Stiv stålkonstruksjon: Hele maskinen bruker en kraftig stålplatesveiset ramme, verifisert av ANSYS spenningsanalyseprogramvare for å sikre langsiktig stabilitet, stivhet og konsistent nøyaktighet under tung belastning.

Segmenterbart verktøy: Både øvre og nedre støpeformer kan segmenteres i henhold til kundens krav, tilpasses arbeidsstykker av forskjellige lengder og former, og forbedre produksjonsfleksibiliteten.

Servostyrt bakmåler: Bakmåleren og glideslaget drives av servomotorer kontrollert av dedikerte servodrivere, noe som sikrer høy posisjoneringsnøyaktighet og repeterbarhet for presise bøyedimensjoner.

Flerakset CNC-kontroll: Systemet kontrollerer X-aksen (bakmåler) og Y-aksen (slideslag), og kan lagre flere sett med programmer for rask tilbakekalling, strømlinjeforming av batchproduksjon og redusert oppsettstid.

Intelligent vinkelprogrammering: CNC-systemet støtter vinkelprogrammering ved å legge inn materiallengde, tykkelse og formparametere, automatisk beregne og stille inn de nødvendige bøyeparametrene for konsistente resultater.

Forbedret sikkerhetsbeskyttelse: Fotbryteren er utstyrt med en nødstoppfunksjon, som sikrer umiddelbar stans i tilfelle uventede situasjoner for å beskytte både operatøren og maskinen.

Søknader
Denne torsjonsakse CNC kantpressen er egnet for bøying av karbonstål, rustfritt stål, aluminium og andre metallplater i industrier, inkludert:

Platebearbeidingsverksteder
Produksjon av elektriske skap og skap
Produksjon av kjøkkenutstyr og hvitevarer
Konstruksjon og konstruksjon av stålkonstruksjon

Forespørsel

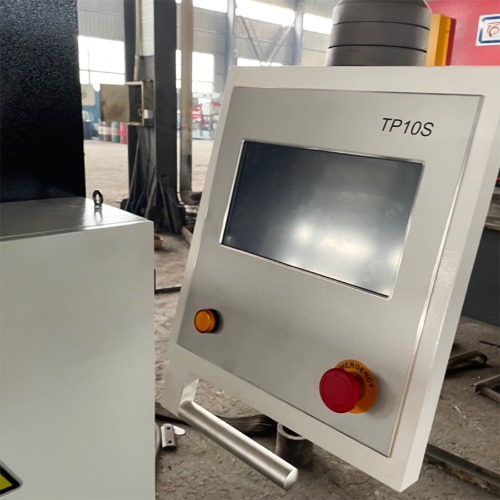

TP10S systemintroduksjon:

• 10-tommers TFT-berøringsskjermsystem med høy oppløsning og høy kontrast
• Siden er enkel og de store knappene er enklere å betjene.
• Den menybaserte programmeringsstilen, brukergrensesnittet er intuitivt og vennlig.
• Kontrolleren og sjåføren bruker høyhastighets og pålitelig busskommunikasjon.
• Praktisk kabling og enkelt vedlikehold.
• Perfekt programmering kan forbedre effektiviteten til batch flertrinns bøying.
• Interaktiv alarmdisplay.
• Valgfritt språk: kinesisk, engelsk.
• Optimalisert bøying.
• Støtter automatisk beregning av bøyevinkel og lengde.
• Støtter vinkelkompensasjon og lengdekompensering.
• Støtter rømningsfunksjon.
• Støtter mugghåndtering.
• Kan lagre flertrinns bøyesekvens og produkter. Kraftige funksjoner
• Høy pålitelighet og sterk anti-interferensevne
• Støtteventilkonfigurasjon
• Myk grensefunksjon
• Manuell akseforskyvning (passordbeskyttelse)
• X\Y-aksenavigasjonsundervisningsfunksjon (passordbeskyttelse)

Med DA41T:

Ytelsesfunksjoner for maskinverktøy

• Hele maskinen bruker stålplatesveisestruktur, og ANSYS spenningsanalyseprogramvare sikrer stabiliteten og presisjonen til maskinen.
• De øvre og nedre formene kan segmenteres i henhold til kundens krav for å tilpasse seg behandlingen av produkter i forskjellige størrelser
• Servomotoren som styrer bakmåleren og sylinderslaget styres av servodriveren, som kan oppnå høyere arbeidsnøyaktighet
• X-aksen (bakmåler) og Y-aksen (sylinderslag eller skyveslag) kan kontrolleres av systemet, og systemet kan lagre flere sett med programmer for å lette behandlingen av påfølgende produkter
• DA-41S-systemet kan programmere vinkelen ved å legge inn materiallengde og tykkelse, og formparametere
• Fotbryterens nødstoppfunksjon sørger for at maskinen stopper i en nødsituasjon
• Produktet har høy konfigurasjon, høy kjørehastighet og mer stabil ytelse

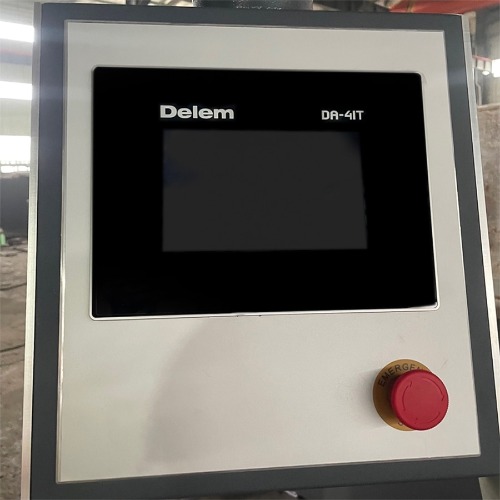

Introduksjon til DA41T-systemet

Tekniske spesifikasjoner	- Programnummer - Maksimalt antall programtrinn 25 - Metrisk/imperial konvertering - Minne for avslåing - Maskinarbeidstidtelling
Akseparametere	- Rekkevidde: 0-9999,99 mm - Rømningsavstand: 0-9999,99 mm - Posisjonskorreksjonsområde: 0-9999,99 mm - Escape programmerbar - Synkron overføring av akser - Manuell bevegelse av enhver akse
Installasjon	- Vertikal panelmontering - Mål: 189x257x40mm
Programmeringsfunksjon	- Brukervennlig grensesnitt - Dataprogrammeringsinnstillinger - Bøyevinkel - Innstillinger for formparametere - Bakmålerposisjon - Escape-funksjon - Y-akse retur - Y-akse korreksjon - Valg av bøyehastighet - Programtelling
Beregningsfunksjon	- Dybdeberegning av Y-aksen
Intern integrasjon	- Diagnosemodus
Aksekontrollinngang/utgang	- /-10V servomotor - To-trinns AC-motorkontroll - Ett-trinns kontroll med retningsbestemt utgang (variabel frekvensdrift)
Digital inngang/utgang	- Fleksibel inn-/utgangspunktkonfigurasjon - Kringkastings- og fjernsynsisolasjon
Grensesnitt	- TTL-kodergrensesnitt - 1MHz tellefrekvens - 5V eller 12V unipolar eller differensiell inngang - DNC RS-232C full dupleks
Hjelpefunksjoner	- Flere språkvalg - Offline backup og kall av parametere og programmer

Maskinens standardkonfigurasjon:

• Standard TP10S CNC-system, manuell R-akse
• Fast og avtagbar frontstøtte
• Bøyemaskinform er laget av 42CRMO-materiale, med en hardhet på 42 grader, noe som sikrer formens levetid
• Hurtigklemme
• X-aksen styres av kuleskrue og lineær føring

Valgfritt:

• Fotoelektrisk eller laserbeskyttelse
• Spesialform
• Mekanisk kompensasjon eller hydraulisk kompensasjonssystem
• Tilpasning av belysning eller rekkverk
• Automatisk R-akse
• Andre spesielle krav er underlagt selskapets prisverifisering

Serie WC67Y/K Hydraulisk kantpresse hovedparametre

Modell	Nominell Press (KN)	Lengde av tabell (mm)	Avstand mellom rammer (mm)	Hals Dybde (mm)	Slag (mm)	Åpen høyde (mm)	Hovedmotor (KW)	Vekt (KG)	Overordnede dimensjoner LXBXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750 x 1350 x 1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600 x 1400 x 1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

Beskrivelse og spesifikasjoner gitt i denne katalogen kan endres uten varsel.
