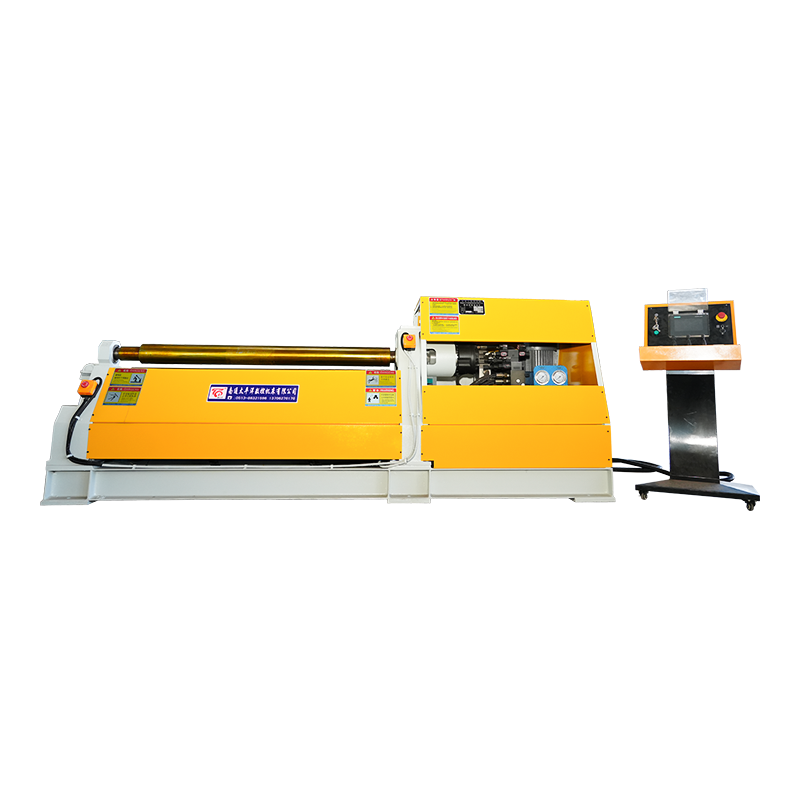

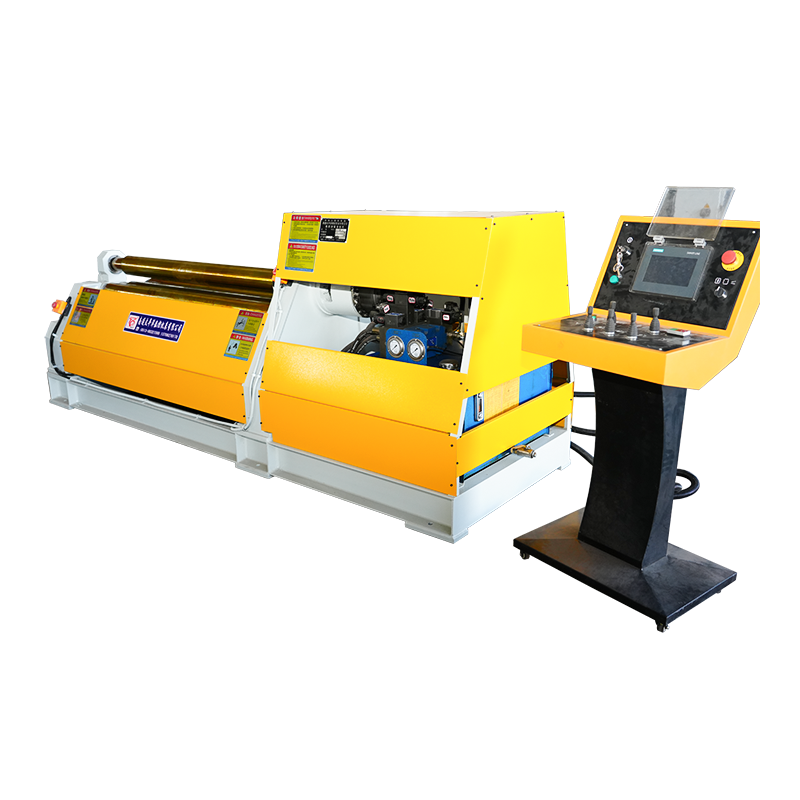

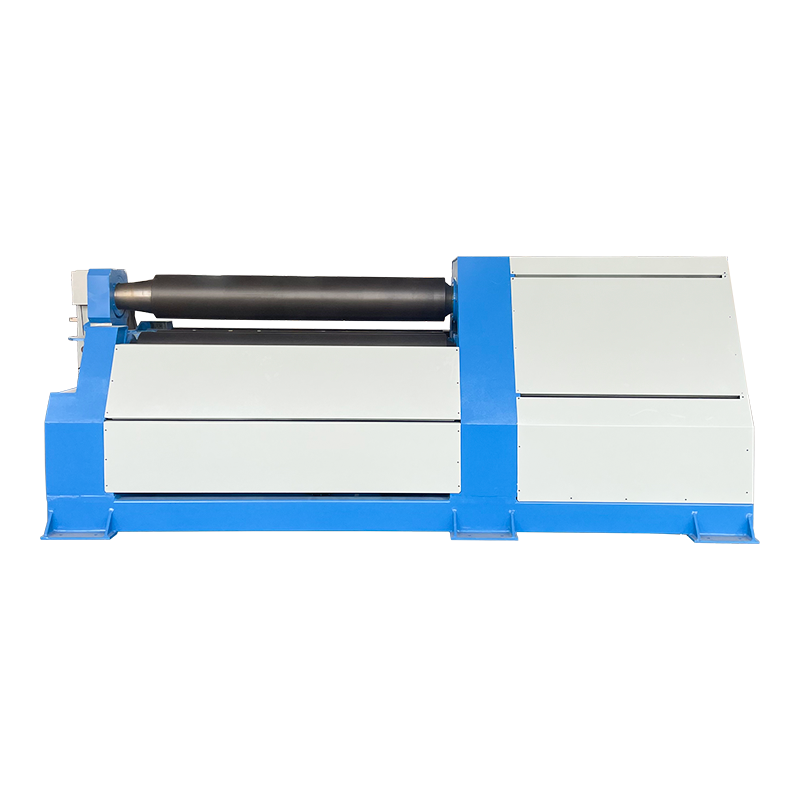

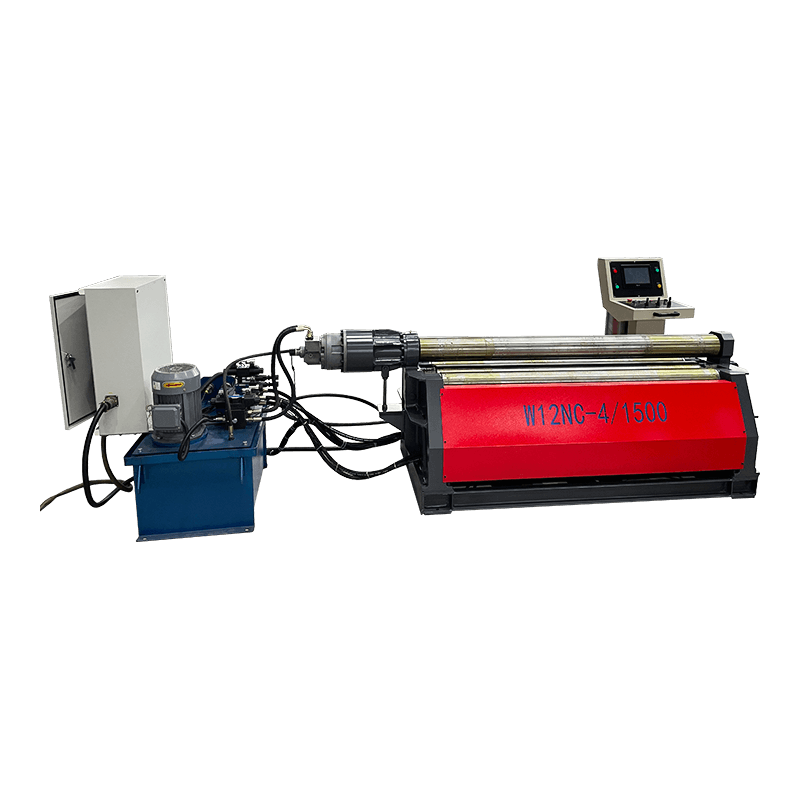

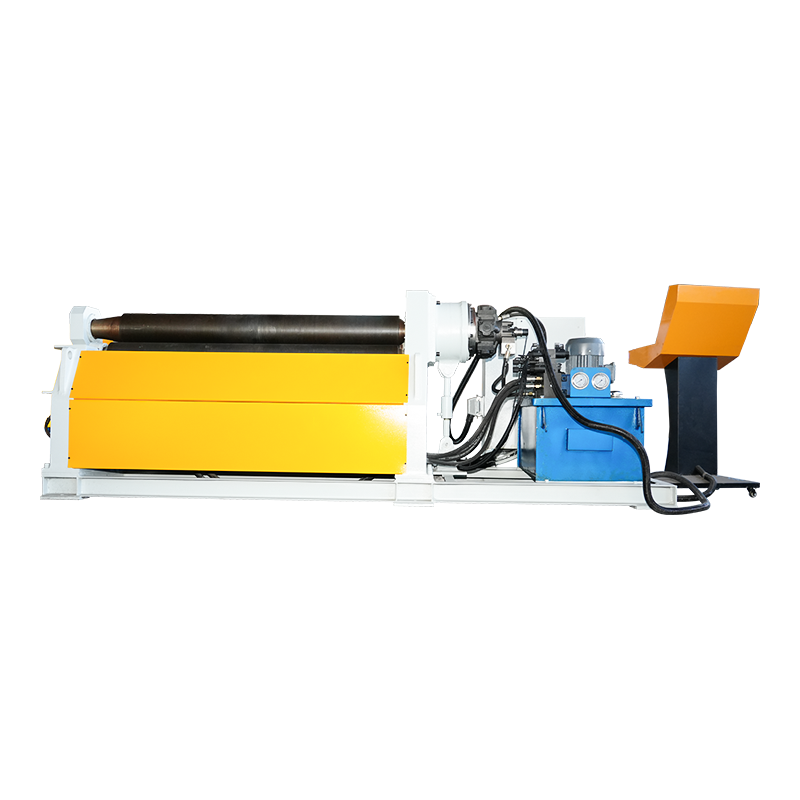

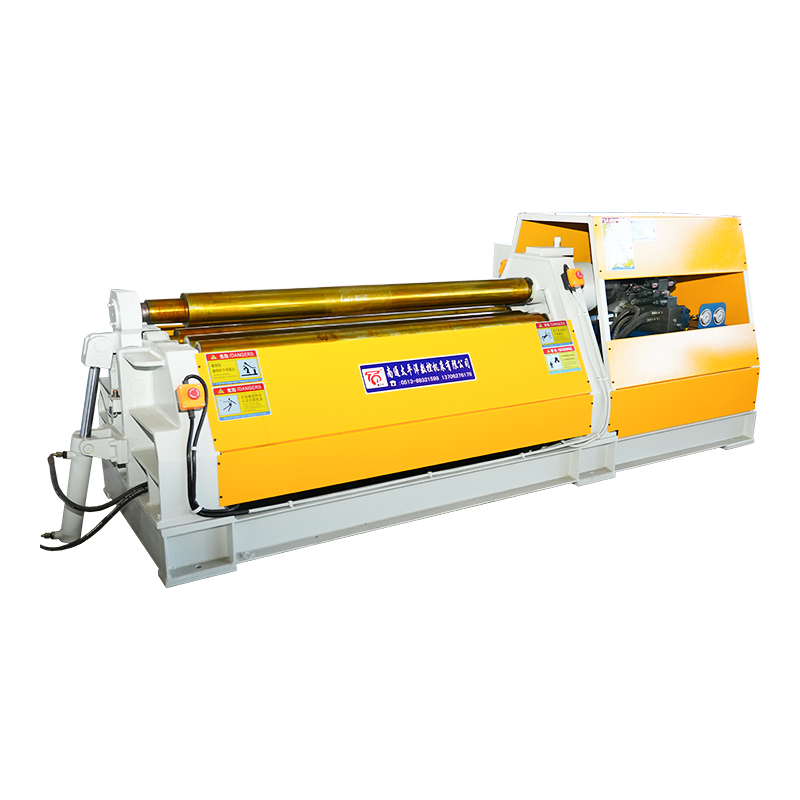

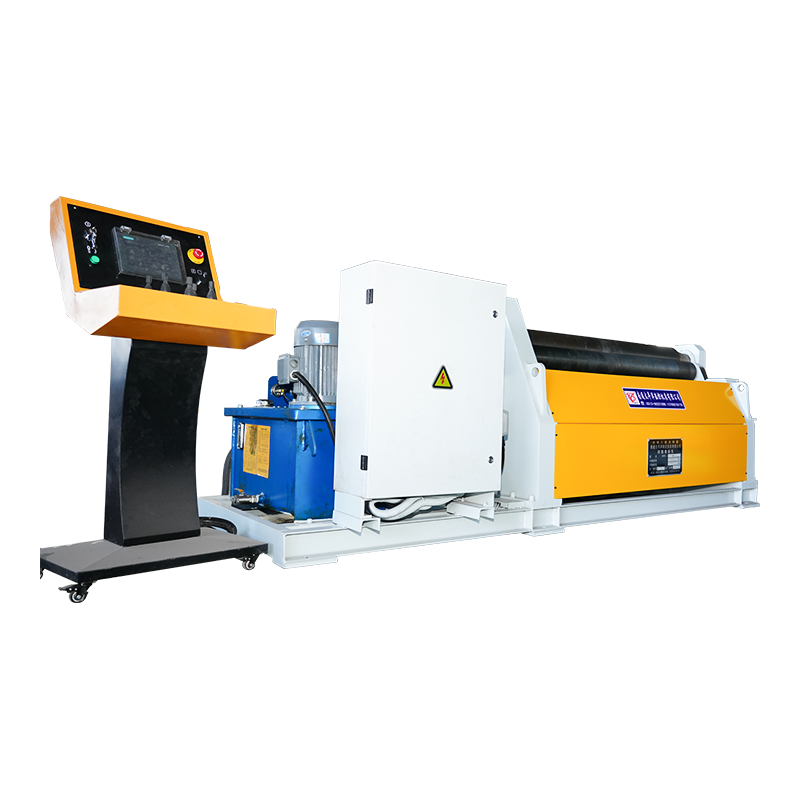

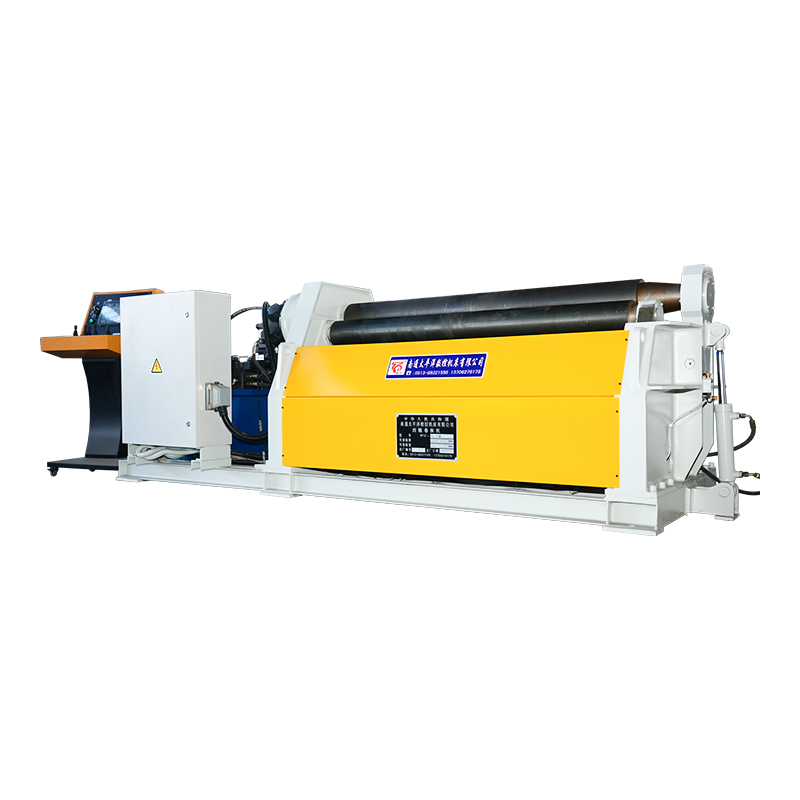

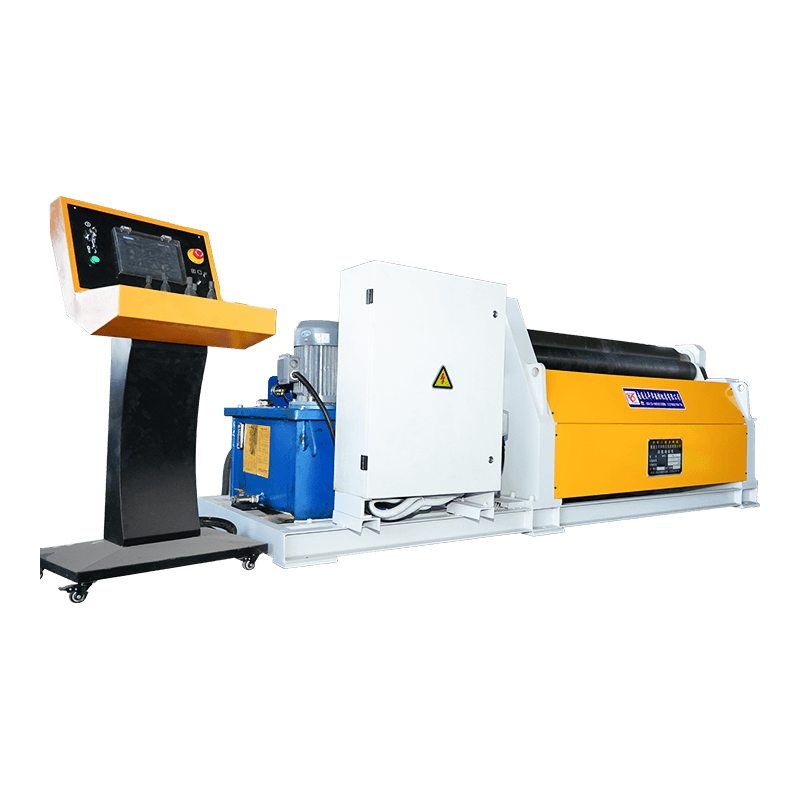

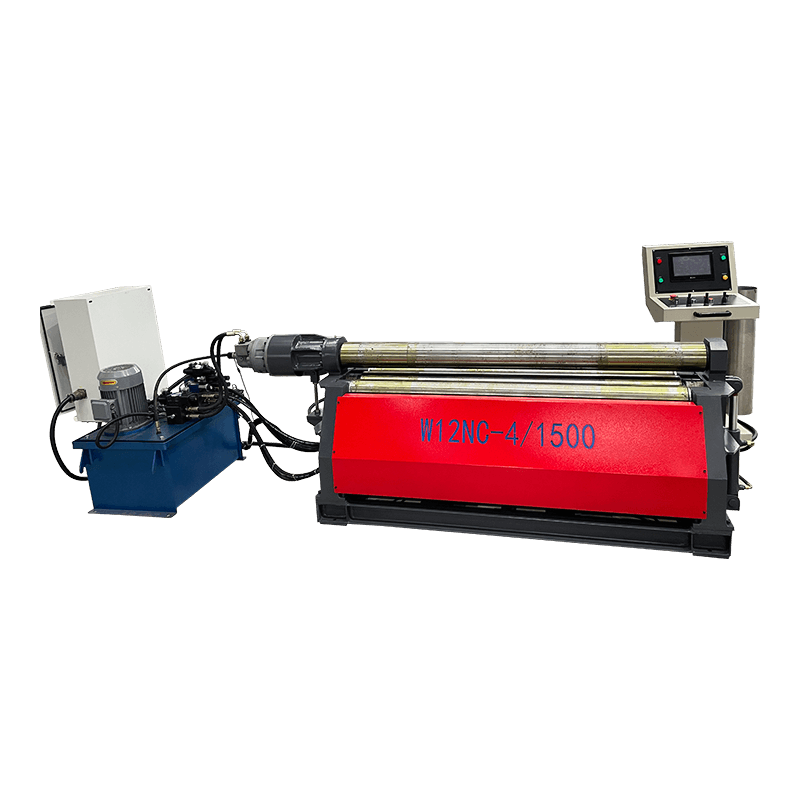

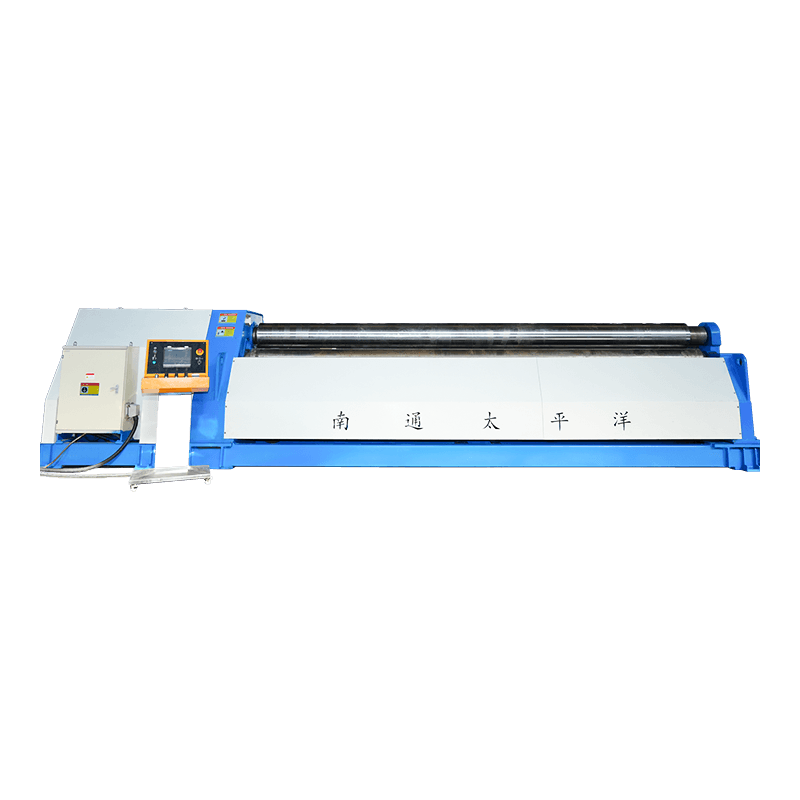

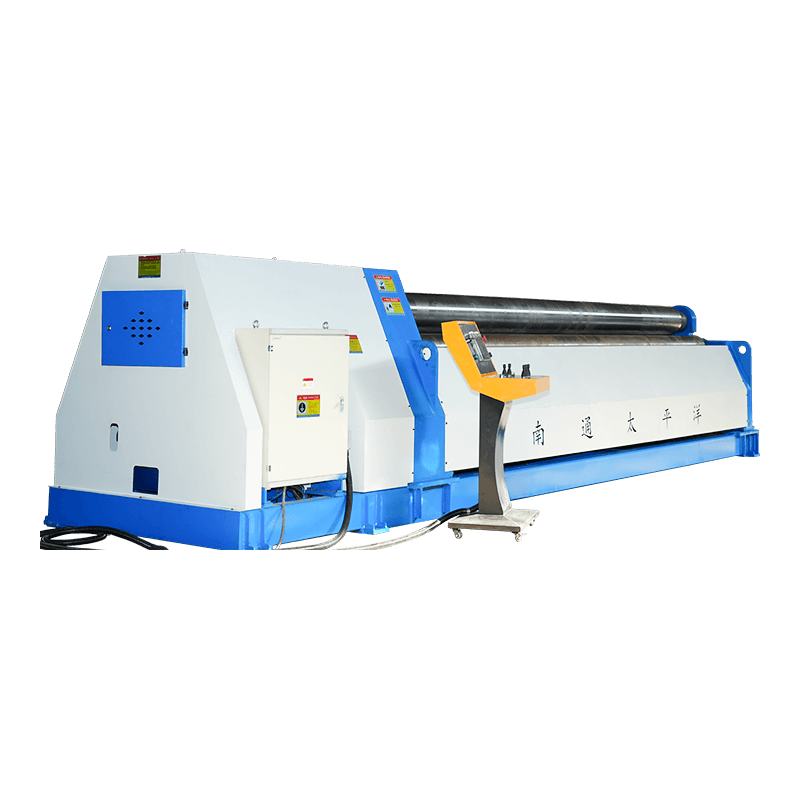

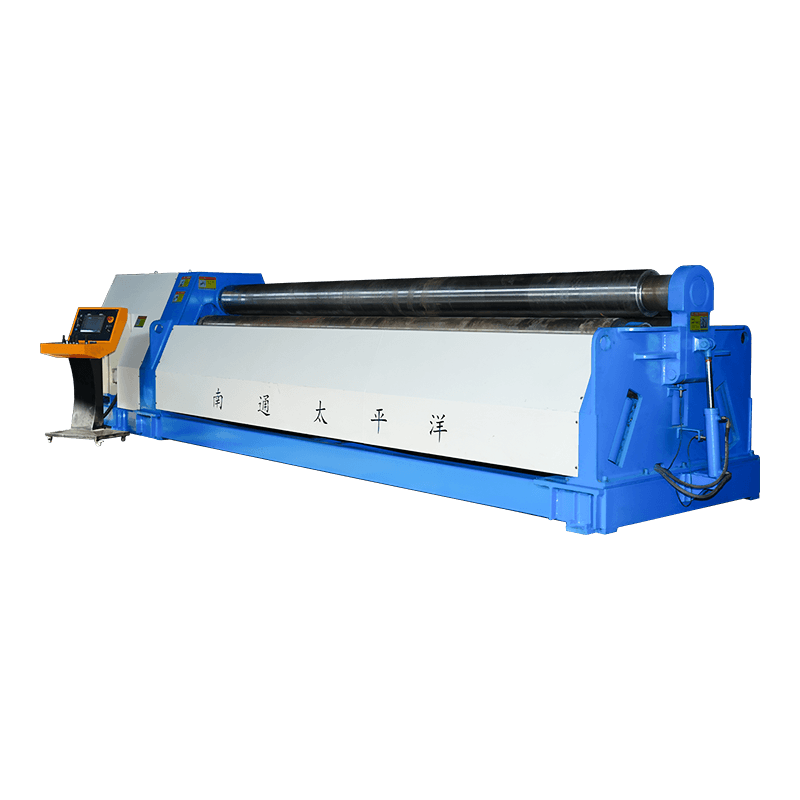

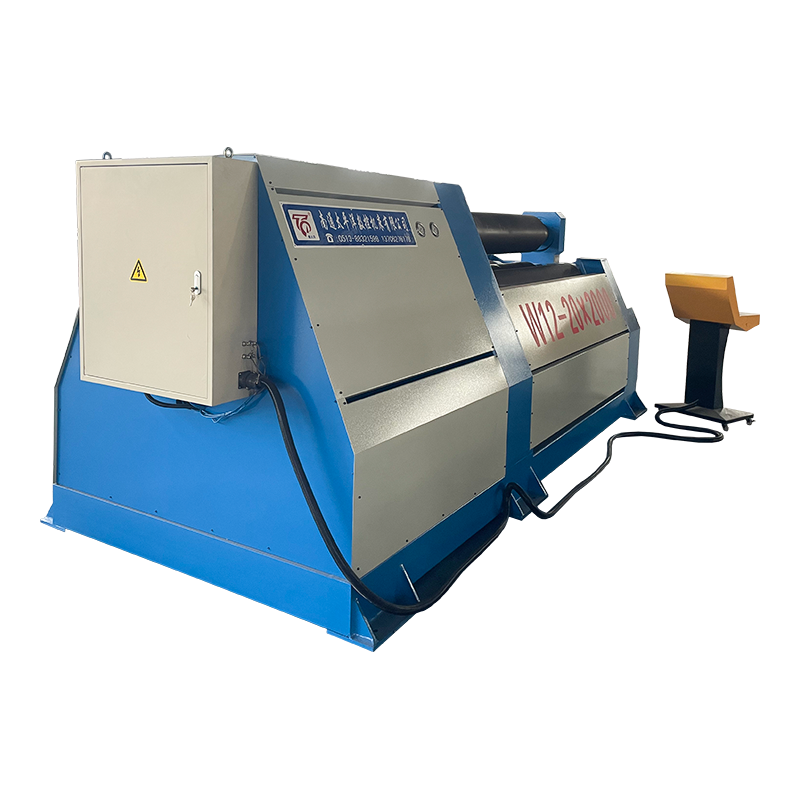

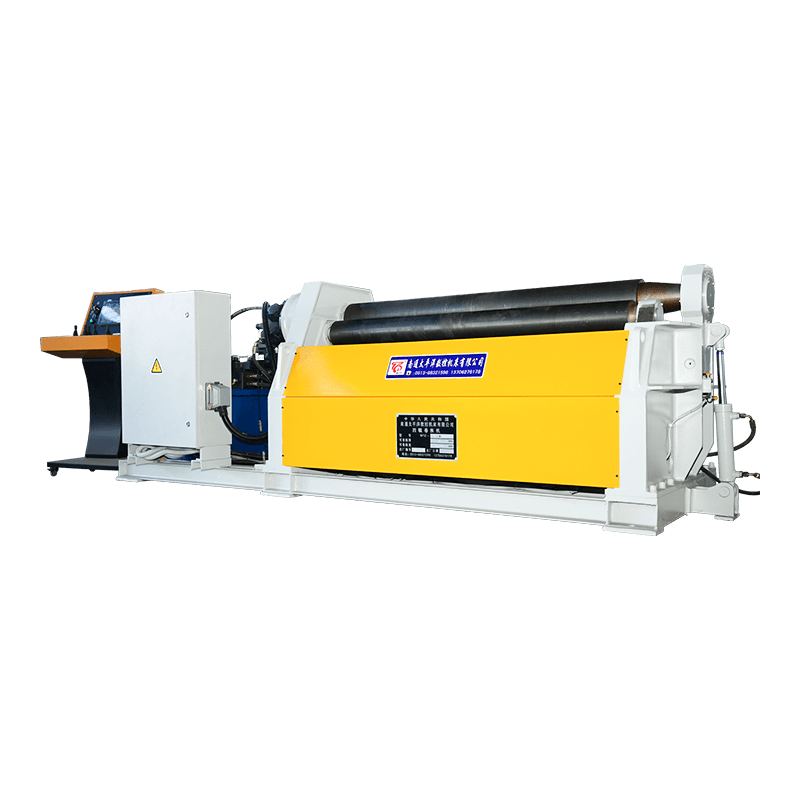

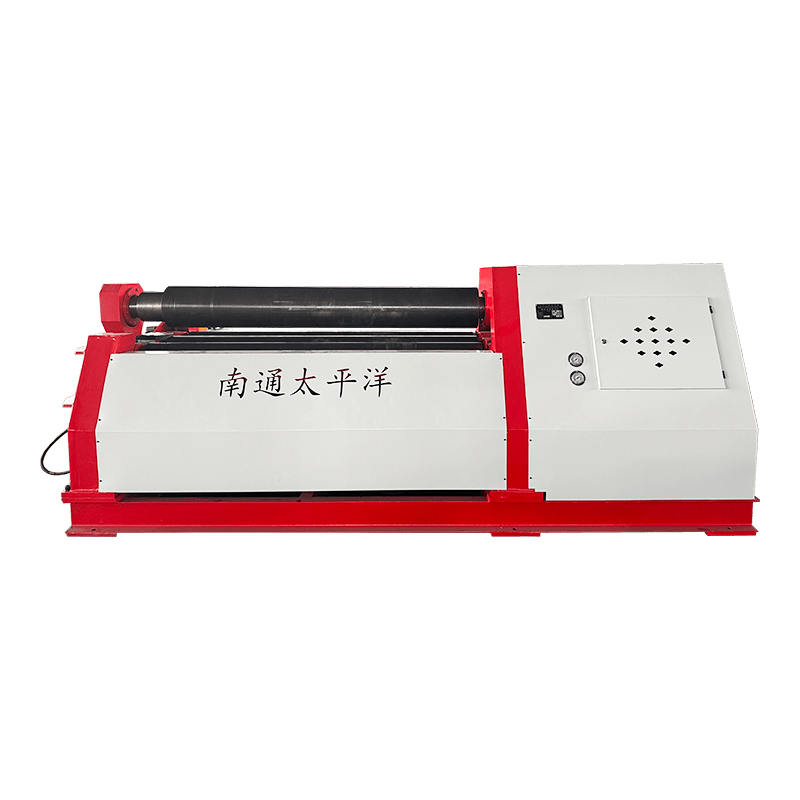

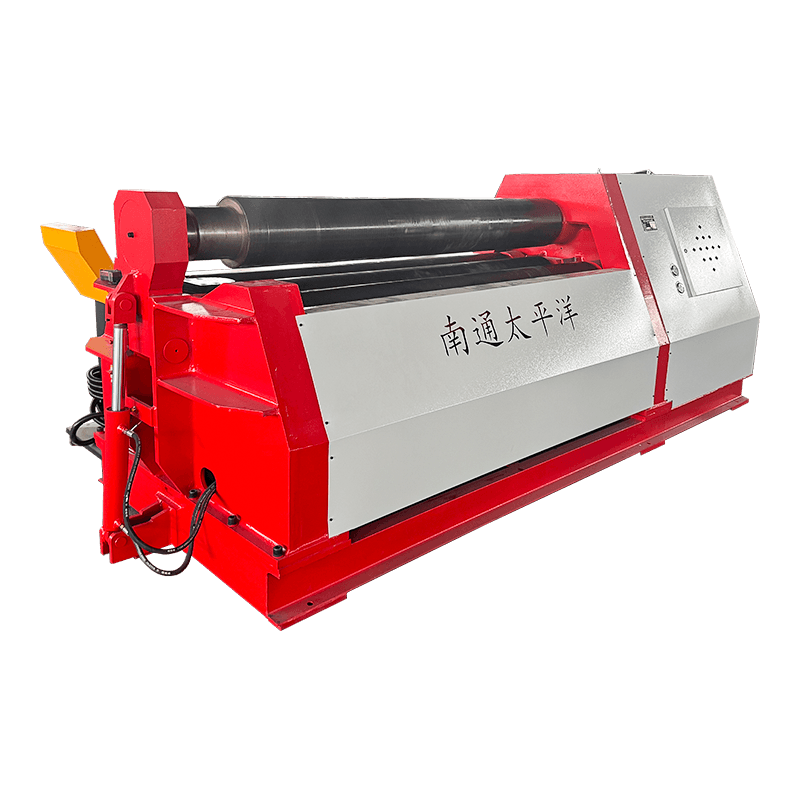

W12-serien 4-rullers rullemaskin

W12-seriens 4-ruller platevalsemaskin er en høyeffektiv hydraulisk platebøyeløsning designet for forhåndsbøying og rulling av metallplater til sylindriske, koniske eller buede arbeidsstykker. Mye brukt i trykkbeholdere, kjeler, rørledninger og konstruksjonsindustri, integrere denne maskinen for bygging og forming i én operasjon, og eliminerer trenger ekstra utstyr.

Struktur og arbeidsprinsipp
Maskinen bruker en konfigurasjon med brannvalser:
Toppvalsen er hoveddrivvalsen, med sin vertikale bevegelse styrt av en hydraulisk motor for stabil og kraftig drift.
Den nederste valsen påfører klemkraft på platen gjennom en hydraulisk sylinder, og sikrer fast holding under formingsprosessen.
De to siderullene, plassert symmetrisk på begge sider av bunnrullen, beveger seg langs skrånende styreskinner. Drives av et mekanisk system som består av muttere, ormer og hovedskruer, som gir kontrollert sidestøtte og formingskraft.
Denne utformingen gjør at begge ender av platen kan forhåndsbøjes i ett enkelt oppsett, noe som reduserer materialavfall og forbedrer effektiviteten sammenlignet med trevalser.

Nøkkelfunksjoner
Ett-trinns forming: Forbøying og rulling kan fullføres på samme maskin, noe som sparer oppsetttid
Full hydraulisk drift: Glatt drift, høy stivhet og støtte klemkraft
resisjonskontroll: Valgfritt CNC-system for automatisk kontroll av rulleposisjoner, forbedre repeterbarheten
Oppdrettet materialkompatibilitet: Egnet for karbonstål, rustfritt stål, aluminium og legeringsplater

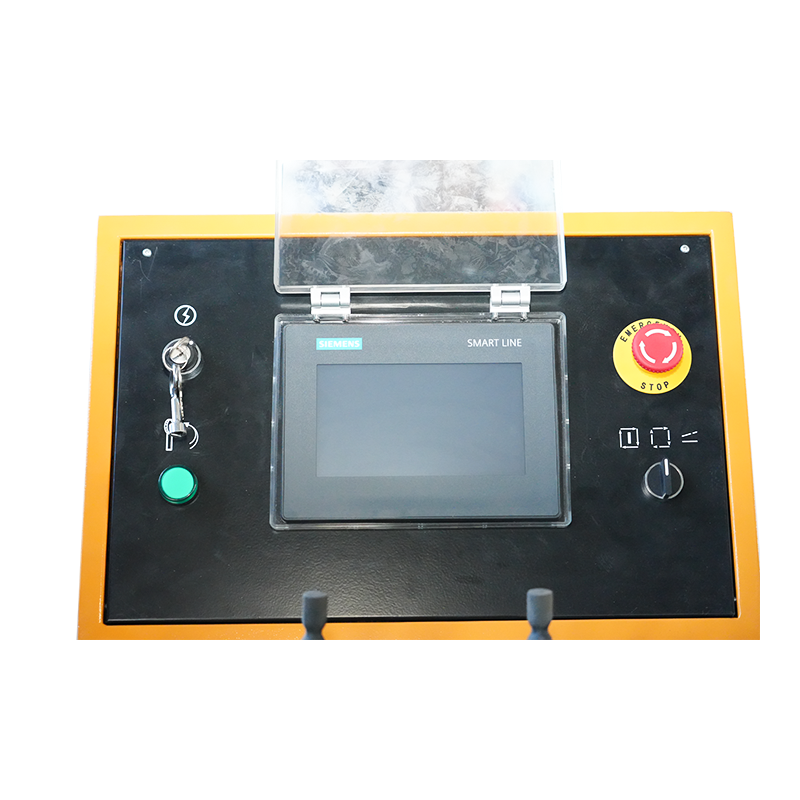

Enkel betjening: Brukervennlig kontrollpanel med manuell og automatisk modus

Søknader
Trykkbeholdere og kjeler
Rørproduksjon
Vindtårn og konstruksjonsstål fabrikasjon
Bilindustri og skipsbygging

Forespørsel

Produktbeskrivelse

Spesifikasjoner

Modell

Tykkelse
av opprullet plate
(mm)

Maks forbøyning
Tykkelse
(mm)

Bredde på
opprullet plate
(mm)

Plateutbytte
Styrke
(Mpa)

Diameter på
Øvre rulle
(mm)

Hovedmotor
(KW)

Vekt
(KG)

Totalt sett
Dimensjoner
LXBXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

B12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

B12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

B12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Beskrivelse og spesifikasjoner gitt i denne katalogen kan endres uten varsel.

Kontakt oss for mer informasjon

Ikke nøl med å kontakte når du trenger oss!

SUBMIT

Om
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other Produkter, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Som profesjonell China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Selskapet har nå muligheten til å designe, utvikle og produsere standard serieprodukter og ikke-standardutstyr. Produkter selger godt over hele landet, et stort antall eksport til Sørøst -Asia, Europa, USA og Midt -Østen. Selskapet dekker et område på mer enn 20 000 kvadratmeter, med en gruppe ingeniører og teknikere med rik profesjonell kunnskap, produksjon og testutstyr er fullført. Gjennom årene har vært forpliktet til forskning og innovasjon av smiing av maskinverktøy, produktsalget og ettersalgstjenesten sparer ingen anstrengelser, har i Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzou, Shanghai, Hangzhou, Cheng, Xi 'et Jiangsu, og Jiangs S-Sales, Filialene, gjør vårt beste for å imøtekomme behovene til innenlandske og utenlandske kunder.


I dagens verden full av håp og muligheter, går Pacific Machine Tools og våre kunder hånd i hånd for vanlig utvikling.

Nyheter
Utvidelse av bransjekunnskap

1. Introduksjon til 4 rullende bøyemaskin

4 Rolling Bending Machine, også kjent som W12 Series 4-Rollers Rolling Machine, er et høyytelses platerulleutstyr som er mye brukt for å danne sylindriske, bue og koniske tidligere fra metallplater. Det er viktig i bransjer som skipsbygging, trykkbeholdere, vindtårn og produksjon av tunge stålkonstruksjoner.

Sammenlignet med tradisjonelle 3-valser, forbedrer 4-rullers designeffektivitet ved 30–50 % og redusert materialavfall med opptil 20 % , noe som gjør det til en foretrukket løsning for presisjonsplateforming.

Nantong Pacific CNC Machine Tool Co., Ltd er en nøkkelbedrift av nasjonal maskinindustri, lokalisert i Haian Economic and Technological Development Zone, hvor miljøet er vakkert og trafikken er praktisk, noe som letter rask etablering av kommunikasjon mellom bedrifter og kunder. Bedriften er fullt utstyrt, og spesialiserer seg på produksjon av klippemaskin, bøyemaskin, rullemaskin, hydraulisk presse, stansemaskin og andre produkter, mye brukt i: lett industri, luftfart, skipsbygging, metallurgi, instrumentering, elektriske apparater, rustfrie stålprodukter, konstruksjon og dekorasjonsindustri. Våre produkter selger godt både i inn- og utland.

2. Arbeidsprinsipp for W12 4-rullers maskin

(1) Øvre rulle hoveddrivsystem

Den øvre valsen fungerer som de viktigste drivkomponentene, drevet av hydrauliske motorer som sikrer stabil og kraftig rotasjon for kontinuerlige rulleoperasjoner.

(2) Nedre rulle vertikal bevegelse

Den nedre valsen beveger seg vertikalt under hydraulisk trykk, og påfører kraft gjennom hydraulikkoljen i sylinderen for å klemme platen sikkert. Dette sikrer jevn trykkfordeling.

(3) Siderullejusteringssystem

Sideruller på begge sider beveger seg langs styreskinner ved hjelp av skrue-, snekke- og blyskruemekanismer, noe som muliggjør presis krumningskontroll for forskjellige platetykkelser.

Maskinen tillater forbøying og rulling av begge plateender på samme utstyr , betydelig forbedret produktivitet og redusert materialhåndteringstid.

3. Viktige fordeler med 4-ruller rullemaskin

  1. Høy effektivitet: Engangsklemming fullfører rulling og forbøying.
  2. Presisjonsforming: Nøyaktighet når ±0,5 mm for sylindriske strukturer.
  3. Redusert arbeidskraft: Automatisert hydraulisk kontrollr manuell inngripen.
  4. Oppdrettet applikasjon: Egnet for tallerken fra 2 mm til 80 mm tykkelse.
  5. Stabil ytelse: Hydraulisk synkronisering sikrer jevn rullekvalitet.

4. Oversikt over tekniske parametere

Vare Spesifikasjon Ytelsesfordel
Platetykkelse 2–80 mm Bredt bruksområde
Rullenøyaktighet ±0,5 mm Forming med høy presisjon
Effektivitetsforbedring 30–50 % Raskere produksjonssyklus
Tekniske spesifikasjoner for W12-serien 4-ruller platevalsemaskin

5. Industrielle applikasjoner

Den 4-rullers rullende bøyemaskinen er mye brukt i:

  • Trykkbeholderproduksjon
  • Vindtårnproduksjon
  • Skipsbyggingsindustri
  • Fremstilling av stålkonstruksjon

6. Vanlige spørsmål

Spørsmål 1: Hva er hovedfordelen med 4-rullers struktur?

Den tillater forbøying og rulling i én maskin, forbedrer effektiviteten og reduserer materialavfall.

Q2: Hvilket tykkelsesområde kan håndteres?

Den kan håndtere stålplater fra 2 mm opp til 80 mm avhengig av modellkapasitet.

Q3: Er CNC-kontroll tilgjengelig?

Ja, CNC-systemer er valgfrie og forbedrer presisjonen og automatiseringsnivået betydelig.
