A hydraulisk platevalsemaskin danner flat metallplate til en buet eller sylindrisk form ved å mate platen mellom roterende ruller mens hydrauliske sylindre påfører jevnt, justerbart trykk for å bøye materialet en liten mengde for hver pass. Topprullen (eller siderullene, avhengig av designet) skyves ned eller innover av hydraulisk kraft i stedet for av tannhjul eller skruer, slik at operatøren kan finjustere bøyekraften i sanntid og holde trykket konsekvent over hele platens lengde.
Dette er arbeidsprinsippet bak nesten alle maskiner som markedsføres i dag som en Rullemaskin for stålplater , Hydraulisk platebøyemaskin , eller 4 rulleplate rullemaskin , enten den står i en liten metallfabrikasjonsbutikk eller fungerer som en Heavy Duty Platerullemaskin på et verfts produksjonslinje. Avsnittene nedenfor bryter prosessen ned trinn for trinn, sammenligner de vanlige rullkonfigurasjonene og forklarer hvordan materialtype, platetykkelse og rullarrangement påvirker det endelige resultatet.
| Funksjon | 3 rulleplate rullemaskin | 4 rulleplate rullemaskin |
|---|---|---|
| Forbøyningstrinn | Trenger ofte et eget pass eller inventar | Innebygd i rullesyklusen |
| Platevending kreves | Noen ganger på asymmetriske design | Sjelden nødvendig |
| Typisk brukstilfelle | Generell verkstedfabrikasjon | Presisjon og gjentatte produksjonskjøringer |
Hver tallerkenrullemaskin , uansett hvor mange ruller den bruker, er avhengig av den samme underliggende ideen: tre eller flere kontaktpunkter skyver platen ut av en rett linje, og tvinger metallet forbi flytepunktet på en kontrollert måte slik at den får en permanent kurve i stedet for å springe flatt tilbake. På en hydraulisk maskin kommer kraften bak det trykket fra oljedrevne sylindre i stedet for en mekanisk skrue, og det er grunnen til at hydrauliske design generelt er lettere å finjustere midt i syklusen.
Se for deg at platen hviler på to nedre støtteruller mens en topprulle presser ned mellom dem. Når platen kjøres forover og bakover, synker topprullen gradvis ned i små trinn, og strammer krumningen ved hver passasje. Den hydrauliske sylinderen som holder topprullen holder den nedadgående kraften jevn selv når platemotstogen endres nær kantene, noe som er en grunn til at hydrauliske systemer har en tendens til å produsere en jevnere kurve over platebredden enn et rent mekanisk oppsett.
Å legge til en fjerde rull, eller flytte siderullene horisontalt i stedet for å bare flytte topprullen vertikalt, endrer hvordan platekantene håndteres. Dette er den viktigste tekniske forskjellen mellom rullekonfigurasjonene som dekkes i de neste avsnittene, og den påvirker direkte hvor mye flatt, utrullet materiale som er igjen ved plateendene etter forming.
En typisk CNC hydraulisk platevalsemaskin er bygget av et ganske lite sett med deler som jobber sammen. Å forstå hva hver del gjør gjør det mye lettere å lese et maskinspesifikasjonsark eller feilsøke et rullende problem på butikkgulvet.
Forenklet strukturell utforming av en 4-rulls hydraulisk platevalsemaskin, vist i isometrisk stil for klarhet
Når en plate er lastet, beveger en hydraulisk platevalsemaskin seg gjennom en ganske konsistent sekvens uavhengig av om det er en kompakt verkstedenhet eller en stor kraftig platerullemaskin håndtering av konstruksjonsstål.
På en manuell maskin bedømmer operatøren hver passering etter øyet og ved å måle gapet; på en CNC hydraulisk platevalsemaskin , rulleposisjonene og trykkmålene er programmert på forhånd, så gjentatte deler kommer ut med mindre variasjon fra stykke til stykke.
De fleste kjøpere undersøker en Hydraulisk platerullemaskin ende opp med å sammenligne tre rull og fire rull layouter, siden begge er allment tilgjengelige og hver passer til et annet produksjonsmønster.
| Konfigurasjon | Hvordan den bøyer platen | Passer best for |
|---|---|---|
| 2 Rull | Platen er forhåndsbøyd på en presse, deretter viklet rundt en drevet rull | Tynne ark, lett fabrikasjon |
| 3 rull, asymmetrisk | Topprull beveger seg ned mellom to faste nedre ruller | Generelt verksted og reparasjonsarbeid |
| 3 rull, dobbel klype | Begge nedre ruller beveger seg for å klemme og forhåndsbøye platen | Stålproduksjon i middels volum |
| 4 Rull | Øvre og nederste ruller justeres vertikalt, sideruller beveger seg horisontalt | Presisjonssylindere, gjentatt produksjon, tunge oppgaver med platevalsemaskiner |
Illustrerende pre-bøy-komfortpoeng etter rullekonfigurasjon, skala fra 1 til 10, høyere betyr mindre separat pre-bøyingsarbeid som kreves
A Rullemaskin for stålplater er ikke begrenset til en enkelt metalltype. Hovedvariabelen som endres fra et materiale til det neste er hvor mye motstand platen gir når den bøyer seg, noe som igjen påvirker hvor mange passeringer som trengs og hvor mye hydraulisk kraft maskinen må tåle.
Illustrativ relativ formingsmotstand etter materialtype, basert på typisk rullebøyeoppførsel, ikke en fast måling
Tykkere plate trenger større rullediameter og flere passeringer for å nå samme krumning som tynnere materiale, fordi den ytre fiberen til en tykk plate må strekke seg lenger for å følge bøyen. Dette er grunnen til at en maskin er vurdert for en viss tallerkenrullemaskin capacity viser både en maksimal tykkelse og en matchende minimumsrullediameter, og hvorfor å skyve en plate nær den øvre tykkelsesgrensen vanligvis betyr å senke matehastigheten og ta lettere, hyppigere passeringer.
Typisk forhold mellom karbonstålplatetykkelse og rullepasseringer nødvendig for å nå en standard sylinder, kun generell veiledning
Hvis det meste av arbeidet ditt er nær den øvre enden av en maskin som er klassifisert for rullemaskin med maksimal platetykkelse, kan du forvente lengre syklustider, siden de siste få millimeterne med kapasitet alltid krever flere passeringer enn midten av området. Kjøpere som regelmessig ruller tykk strukturell plate har en tendens til å dimensjonere opp til neste rammevurdering i stedet for å kjøre en mindre maskin på dens absolutte grense.
Valget mellom en hydraulisk platerulle vs mekanisk design kommer ned til hvordan bøyekraften genereres og kontrolleres. Mekaniske maskiner flytter topprullen med en motordrevet skrue eller girsett, som er enkelt, men justeres i faste trinn. Hydrauliske maskiner bruker oljetrykk, som tillater kontinuerlig finjustering og lar systemet holde en innstilt kraft selv om platemotstanden varierer litt over bredden.
Illustrativ sammenligning, mørkere blått område representerer hydrauliske maskiner, lysere blått område representerer mekaniske maskiner, begge på en generell 5-punkts skala
Hydrauliske maskiner gir generelt en fordel i presisjonskontroll og kraftkonsistens, og det er derfor de dominerer CNC plate rullende maskinprodusent segment rettet mot gjentatt produksjon. Mekaniske maskiner kan fortsatt være en rimelig passform for lettere, enklere jobber der fintrykkjustering betyr mindre. Ingen av designene er universelt korrekte, det riktige valget avhenger av platetykkelsesområde, batchstørrelse og hvor mye automatisering arbeidsflyten trenger.
Fordi platerulling gjør flatt materiell til buede strukturelle former, dukker utstyret opp hvor som helst et verksted trenger sylindre, kjegler eller buede seksjoner i stedet for flate paneler.
| Industri | Typiske rullede deler |
|---|---|
| Skipsbygging | Skrogseksjoner, buet plating |
| Trykkbeholdere og tanker | Sylindriske skall, lagertankringer |
| Vind- og brukstårn | Tårnseksjoner med stor diameter |
| Konstruksjon og arkitektur | Buede fasadeplater, buede støtter |
| Generell stålproduksjon | Rørseksjoner, kanalføring, tilpassede braketter |
I alle tilfellene ovenfor sitter platevalsemaskinen tidlig i produksjonslinjen, siden den valsede formen vanligvis må ferdigstilles før sveising, belegg eller montering kan fortsette.
En nyttig veiledning for valg av platerullemaskin starter fra delene du faktisk trenger å produsere, ikke fra maskinspesifikasjonsarket. Arbeid gjennom faktorene nedenfor i rekkefølge.
| Faktor | Hva du bør sjekke |
|---|---|
| Maksimal platetykkelse | Match med din tykkeste vanlige jobb, ikke bare gjennomsnittet |
| Platebredde eller rullelengde | Bør dekke din bredeste tallerken med litt arbeidsmargin |
| Rullkonfigurasjon | 3 rull for generelt arbeid, 4 rull for mindre forbøying og strammere toleranse |
| Materialblanding | Rustfritt og legert stål krever mer tilgjengelig kraft enn bløtt stål |
| Kontrollsystem | Manuell for lavt volum, CNC for gjentatte kjøringer og strammere konsistens |
| Batchstørrelse og repeterbarhet | Høyere volum favoriserer CNC hydraulisk platerullemaskinkontroll |
Når disse faktorene er kartlagt mot produksjonsplanen din, blir det mye enklere å sammenligne en kompakt Hydraulisk platerullemaskin mot en større Heavy Duty Platerullemaskin på like vilkår, siden begge blir dømt mot samme reelle arbeidsmengde i stedet for en generisk brosjyrespesifikasjon.
Rutinemessig oppmerksomhet på disse punktene holder en hydraulisk platerullemaskin i gang innenfor sin nominelle toleranse og reduserer ikke-planlagt nedetid i travle produksjonsperioder.
Å legge til CNC-kontroll til en hydraulisk platevalsemaskin endrer ikke det underliggende bøyeprinsippet, det endrer hvor repeterbart det prinsippet blir fra en del til den neste. En programmert syklus bruker den samme rulleposisjonen og trykksekvensen hver gang, noe som betyr mest på jobber med stramme batch-til-batch-toleransekrav, for eksempel trykkbeholderskall eller tårnseksjoner som må stille seg rent ved sveisesømmen.
Nantong Pacific CNC Machine Tool Co., Ltd, basert i Haian Economic and Technological Development Zone, jobber på tvers av skjæring, bøying, valsing og hydraulisk presseutstyr for kunder innen skipsbygging, konstruksjon, fabrikasjon av rustfritt stål og relaterte industrier. Som en hydraulisk platevalsemaskin manufacturer and hydraulisk platevalsemaskin supplier Selskapet betjener både innenlands- og eksportmarkeder og designer og produserer maskiner i standardserien samt ikke-standardutstyr bygget rundt en spesifikk produksjonslinje. Kjøpere som sammenligner en CNC plate rullende maskinprodusent for en ny eller ekspanderende fabrikasjonsbutikk er du velkommen til å dele platetykkelsesområde, bredde og typisk batchstørrelse slik at konfigurasjonen kan tilpasses den faktiske arbeidsmengden i stedet for en generisk katalogmodell.
Det er en metallformingsmaskin som bøyer flat plate til buede eller sylindriske former ved hjelp av ruller plassert og presset av hydrauliske sylindre, noe som gir operatøren justerbar, jevn kontroll over bøyekraften.
Platen passerer frem og tilbake mellom roterende ruller mens topp- eller siderullene gradvis påfører mer trykk for hver pass, og strammer krumningen trinn for trinn til målformen er nådd.
Vanlige materialer inkluderer karbonstål, rustfritt stål, aluminium og legert stål, med hvert materiale som krever en annen balanse mellom hydraulisk kraft og antall passeringer.
Kostnaden avhenger av faktorer som rullekonfigurasjon, maksimal platetykkelse, rullelengde og nivået på CNC-automatisering, så de fleste kjøpere ber om et skreddersydd tilbud basert på deres egen platestørrelse og produksjonsvolum.
Kapasiteten varierer avhengig av maskinrammestørrelse, med lettere modeller som er egnet for tynnere plater og rullemaskiner for kraftige plater bygget for tykkere strukturplater, så maksimal tykkelse og rullelengde bør alltid kontrolleres mot ditt eget materialområde.
Start fra din tykkeste og bredeste vanlige plate, og match deretter rullekonfigurasjon, tilgjengelig hydraulisk kraft og kontrolltype til din typiske batchstørrelse, som dekket i avsnittet med valgguiden ovenfor.
En 3-rullsmaskin trenger vanligvis et eget forbøyetrinn for platekanten, mens en 4-rullsmaskin bygger inn forbøying i den normale syklusen ved hjelp av sine horisontalt justerbare sideruller, noe som reduserer vipping og ekstra håndtering.
Hydrauliske maskiner tilbyr generelt finere, mer konsistent trykkkontroll, som passer presisjon og gjentatt produksjonsarbeid, mens mekaniske maskiner fortsatt kan være et brukbart alternativ for enklere jobber med lavere volum.

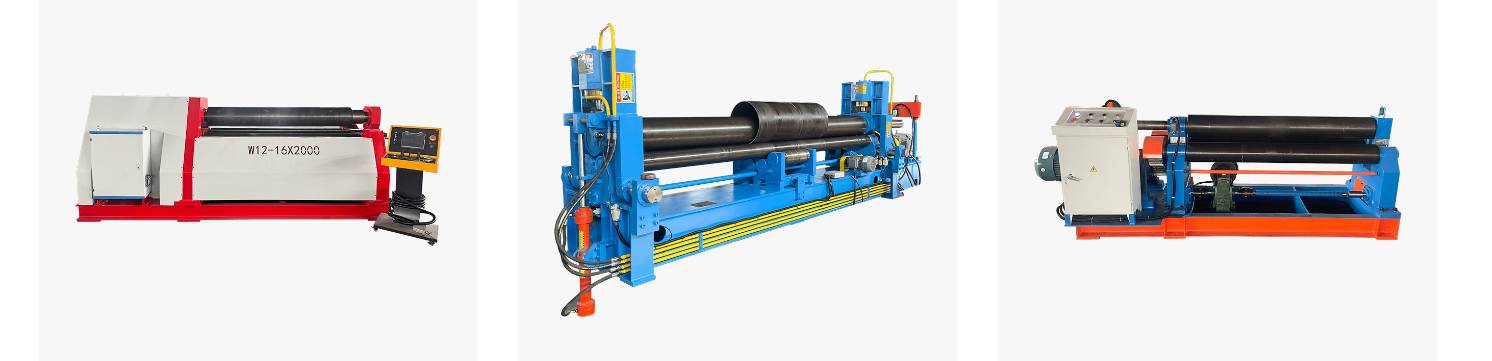

Relaterte produkter
